INNO Instrument View 1
— сварочный аппарат типа Active V-groove Alignment. Он выполнен в компактном корпусе, и является наиболее интересным предложением на рынке волоконной оптики. Цветной LCD высокого разрешения с диагональю 4.3” дюйма, сенсорным экраном и дружелюбным GUI (Graphic User Interface) даёт большое, чёткое изображение. Двойным касанием по экрану картинка масштабируется до 520x. Это одно из самых больших значений в мире. Три белых LED обеспечивают хорошую подсветку рабочей области. View 1 — самый современный аппарат в своём классе. Его конструкция и функциональные возможности на сегодняшний день считаются эталонными.
Полное название
INNO Instrument VIEW 1 автоматический сварочный аппарат
Тип аппарата
Active V-groove alignment (Fixed Focus)
Количество моторов
4 мотора: 2 на V-канавках и 2 на каретках. Микроскопы неподвижны.
Предыдущая модель
Создан в качестве альтернативы параллельно выпускаемому INNO View-3 и FiberFox Mini 4S
Текущее состояние
В продаже
Ценовая категория
Средняя
Наиболее близкие аналоги
Inno View-3, FiberFox Mini 4S
Гарантийный срок
36 месяцев с даты покупки
Декларация соответствия
Не оформлялась
Скалыватель в комплекте
По умолчанию Inno V-7 без бункера
Электроды
E-50, совместимы с любым аппаратом Inno серий IFS и View, а также с Fujikura FSM-50/60/80
Аккумулятор
FFLBT-40
с моделями, кроме View1, не совместим
Авторизованные сервисные центры
Fibertool (Москва + региональные представительства)
Рекомендуемая стоимость регламентного обслуживания
5000 руб.
Рекомендуемая стоимость электродов в рамках планового ТО
900 руб.
Сравнение серии VIEW с японскими аналогами
Выравнивание по трём осям методом PAS (Profile Alignment System). Юстировка: по наружным границам волокон (по диаметру). Детализация изображения не позволяет визуально оценивать качество сварного стыка. Тип волокон в процессе сварки не определяется.

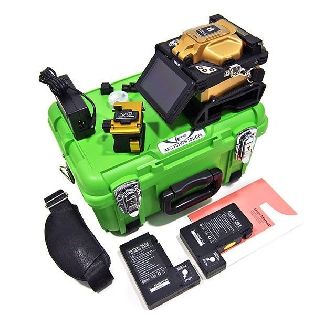

В комплект View-1 входят один аккумулятор, на 130 сварок с усадкой. Журнал результатов включает полноэкранные скриншоты сварного стыка и копируется на обычный USB-флеш-накопитель. Никакого дополнительного ПО не требуется.
Сервисные функции вынесены в открытое меню. Плановое обслуживание допускается выполнять вне сервисного центра, совершенно самостоятельно.
Функционал Inno View-1 равен 6.0
Сверх техминимума вы получите:
- Возможность варить волокна в покрытии до 3 мм включительно, в том числе патчкорды и дроп-кабель (PON READY). Дополнительно рекомендуем для этого муфты Inno I-Lock 160 и КДЗС 60 мм (FTTx 3*2 мм дроп-кабель)
- Возможность оконцовывать одноволоконный кабель сплайс-коннекторами SOC-SC производства компании Inno.
- 36 месяцев гарантии завода-изготовителя вместо обычных 12 месяцев.
- Режим быстрой оптимизации, позволяющий при необходимости самостоятельно выполнить плановое ТО.
- Высокоскоростные режимы для нормальных волокон и гильз. Сварка не более 10 секунд. Термоусадка не более 20 секунд.
- Современный сенсорный экран, мгновенно реагирующий на прикосновение пальцев. Цветной, с высоким разрешением и защитой из закалённого стекла.
Inno View-1 отвечает всем основным требованиям, предъявляемым при покупке:
- Термоусадочная печь рассчитана на гильзы до 60 мм длиной.
- View-1 имеет механизм юстировки для устранения осевых смещений волокон в процессе сварки. Канавки VY и VX приводятся в движение соответствующими моторами.
- View-1 не относится к типу Fixed V-groove.
- Штатные зажимы годятся в том числе для волокон и пигтейлов.
- Для сварки волокно-волокно (магистральный кабель) и волокно-пигтейл (разварка кабеля в оптический кросс) подойдут КДЗС как 40 мм, так и 60 мм.
- У аппарата 2 камеры (микроскопы X и Y).
- Исправный View-1 варит идентичные волокна с затуханием < 0.05 дБ на стык. Этого более чем достаточно для работы на магистральных сетях.
- Аппарат питается либо автономно от аккумулятора, либо от сети через блок питания/зарядки.
*Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара без предварительного уведомления.
