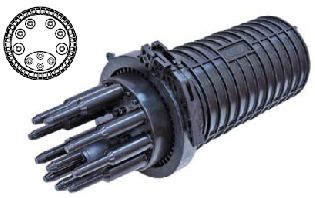

Муфта МТОК-Г3/216-1КТ3645-К (фиксация ОК с помощью ТУТ)
Муфты представляют собой специализированный вариант широко распространённой муфты МТОК 96Т1. Специализация заключается в том, что муфта оснащается ступенчатыми патрубками для ввода тонких оптических кабелей с одной оболочкой.
В новой муфте используются кассеты типа КТ36-4525 (краткое наименование КТ3645). Теперь на ней не 32 места для КДЗС, а 36. В муфте можно установить шесть таких кассет.
Общая ёмкость – 216 сварных соединений оптических волокон.
Особенности:
муфта может работать в диапазоне температур от минус 60ºС до плюс 70ºС;
имеет усиленный оребрённый кожух;
МТОК-Г3 является полноценной подвесной муфтой и может устанавливаться на опорах;
на опорах может устанавливаться в шкафы типа ШРМ;
может использоваться для сращивания кабелей, проложенных в кабельной канализации;
может устанавливаться в колодцах и городских коллекторах;
муфта оснащается пластмассовым внутренним кронштейном;
муфта имеет оголовник с четырьмя ступенчатыми патрубками и одним овальным;
на овальном патрубке – четыре малых патрубка;
ступенчатые патрубки предназначены для ввода тонких оптических кабелей с одной оболочкой, ввод таких кабелей герметизируется одной трубкой ТУТ без применения номерных комплектов для ввода ОК в муфты МТОК;
монтируется в вариантах «прямая муфта с вводом двух кабелей», «разветвительная муфта с вводом от трёх до восьми кабелей», «разветвительная муфта с транзитом основного кабеля и выводом до шести ответвляющихся кабелей»;
корпус муфты герметизируется механическим способом;
муфты поставляются с одной кассетой КТ3645;
в базовом комплекте муфты имеются трубки ТУТ для ввода двух кабелей;
трубки ТУТ для ввода более двух кабелей поставляются дополнительно, после того как заказчик назовёт количество вводов;
в колодцах муфты МТОК-Г3 устанавливают на «Кронштейны для установки тупиковых муфт в колодцах»;
в заполненных колодцах муфты размещают на консолях КСО под потолком в соответствии с рекомендациями МГТС от 2009 года;
для организации рабочего места отдельно поставляются монтажные кронштейны и струбцины;
имеются инструкции по монтажу, как самой оптической муфты, так и кассеты типа КТ3645.
Характеристики
Емкость сварных соединений в КДЗС 216/288
Макс. кол-во касет КТ 6/8
Макс. кол-во касет КУ 4
Макс. кол-во касет КМ 6/8
Макс. кол-во касет КС -
Макс. кол-во касет КВ 6
Макс. кол-во касет К48 -
Необходимость кабельных вводов Нет
Способ герметизации Механический
Длинна, мм 488
Диаметр, мм 215
Масса, кг 3,0
Комплектация
Муфта тупиковая оптического кабеля МТОК-Г3/216-1КТ3645-К 1 шт.
Комплект деталей и материалов 1 шт.
Этикетка 1 шт.
Упаковка 1 шт.
Инструкция по монтажу* 1 шт.
Правила применения термоусаживаемых материалов (ТУТ, ТУМ)* 1 шт.
