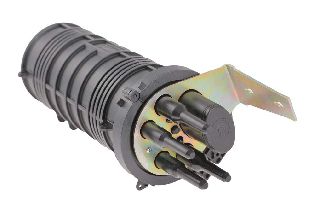

Муфта МТОК-Л6/108-1КТ3645-К (фиксация ОК с помощью ТУТ)
Муфты представляют собой уменьшенный вариант широко распространённой муфты МТОК-Г3.
В новой муфте используются кассеты типа КТ36-4525 (краткое наименование КТ3645). Теперь на ней не 32 места для КДЗС, а 36. В муфте можно установить три такие кассеты.
Общая ёмкость – 108 сварных соединений оптических волокон.
Особенности:
муфта может работать в диапазоне температур от минус 60ºС до плюс 70ºС;
имеет усиленный оребрённый кожух;
МТОК-Л6 является полноценной подвесной муфтой и может устанавливаться на опорах;
на опорах может устанавливаться в шкафы типа ШРМ;
может использоваться для сращивания кабелей, проложенных в кабельной канализации;
может устанавливаться в колодцах и городских коллекторах;
муфта оснащается пластмассовым внутренним кронштейном;
муфта имеет оголовник с четырьмя ступенчатыми патрубками и одним овальным;
ступенчатые патрубки предназначены для ввода тонких оптических кабелей с одной оболочкой, ввод таких кабелей герметизируется одной трубкой ТУТ без применения номерных комплектов для ввода ОК в муфты МТОК;
монтируется в вариантах «прямая муфта с вводом двух кабелей», «разветвительная муфта с вводом от трёх до шести кабелей», «разветвительная муфта с транзитом основного кабеля и выводом до четырёх ответвляющихся кабелей»;
корпус муфты герметизируется механическим способом;
муфты поставляются с одной кассетой КТ3645;
в базовом комплекте муфты имеются трубки ТУТ для ввода двух кабелей;
трубки ТУТ для ввода более двух кабелей поставляются дополнительно, после того как заказчик назовёт количество вводов;
в колодцах муфты МТОК-Л6 устанавливают на «Кронштейны для установки тупиковых муфт в колодцах»;
Характеристики
Емкость сварных соединений в КДЗС 108
Макс. кол-во касет КТ 3
Макс. кол-во касет КУ -
Макс. кол-во касет КМ 2
Макс. кол-во касет КС -
Макс. кол-во касет КВ 3
Макс. кол-во касет К48 -
Необходимость кабельных вводов Нет
Способ герметизации Механический
Длинна, мм 416
Диаметр, мм 188
Масса, кг 1,3
Комплектация
Муфта тупиковая оптического кабеля МТОК-Л7/48-1КС1645-К 1 шт.
Комплект деталей и материалов 1 шт.
Этикетка 1 шт.
Упаковка 1 шт.
Инструкция по монтажу* 1 шт.
Ведомость изделий, поставляемых отдельно по мере необходимости 1 шт.
Комплект №6 для ввода ОК 1 шт.
Комплект №9 для ввода ОК 1 шт.
Комплект для ремонта муфт МТОК-К6, Л6 1 шт.
Адаптер для оптического волокна АОВ-4 1 шт.
Устройство для намотки запасов подвесного ОК 1 шт.
Комплект КСБ-Пр для соединения бронепокрова ОК с проволочной броней 1 шт.
Комплект КСБ-Л для соединения бронепокрова ОК с ленточной броней 1 шт.
Комплект КСБ-Ап для соединения бронепокрова ОК с алюминиевой броней 1 шт.
Устройство УПМК для МТОК-К6 и МТОК-Л6 (Устройство для подвески муфт и запаса кабеля УПМК) 1 шт.
Комплект инструментов и принадлежностей 1 шт.
Кронштейн для крепления муфты МТОК на опорах 1 шт.
Кронштейн для крепления муфты МТОК к стенам 1 шт.
Кронштейн облегченный для крепления муфт МТОК-К6, Л6 1 шт.
Кронштейн для установки муфт в колодцах 1 шт.
Каркас для намотки запасов подвесного ОК 1 шт.
Пинцет 1 шт.
Комплект кассеты КТ-3645 с крышкой 1 шт.
Гильза КДЗС 4525; 4025 1 упак. (10 шт.)
Кронштейн для подвески муфт МТОК-Л6; Л7 1 шт.
* - выдается по требованию заказчика
