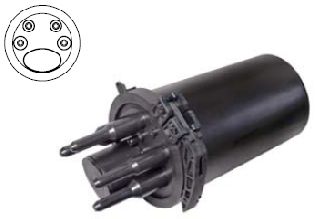

Муфта МТОК-Л7/48-1КС1645-К
Муфты представляют собой уменьшенный вариант широко распространённой муфты МТОК-Л6. Это самая маленькая муфта типа МТОК.
В новой муфте используются кассеты типа КС16-4525 (краткое наименование КС1645). На ней 16 мест для КДЗС. В муфте можно установить три таких кассеты.
Общая ёмкость – 48 сварных соединений оптических волокон.
Особенности:
муфта может работать в диапазоне температур от минус 60ºС до плюс 70ºС;
имеет гладкий уменьшенный кожух;
МТОК-Л7 является полноценной подвесной муфтой и может устанавливаться на опорах;
на опорах может устанавливаться в шкафы типа ШРМ;
может использоваться для сращивания кабелей, проложенных в кабельной канализации;
может устанавливаться в колодцах и городских коллекторах;
муфта оснащается пластмассовым внутренним кронштейном;
муфта имеет оголовник с тремя ступенчатыми патрубками и одним овальным;
ступенчатые патрубки предназначены для ввода тонких оптических кабелей с одной оболочкой, ввод таких кабелей герметизируется одной трубкой ТУТ без применения номерных комплектов для ввода ОК в муфты МТОК;
монтируется в вариантах «прямая муфта с вводом двух кабелей», «разветвительная муфта с вводом от трёх до пяти кабелей», «разветвительная муфта с транзитом основного кабеля и выводом до трёх ответвляющихся кабелей»;
корпус муфты герметизируется механическим способом;
муфты поставляются с одной кассетой КС1645;
в базовом комплекте муфты имеются трубки ТУТ для ввода двух кабелей;
трубки ТУТ для ввода более двух кабелей поставляются дополнительно, после того как заказчик назовёт количество вводов;
в колодцах муфты МТОК-Л7 устанавливают на «Кронштейны для установки тупиковых муфт в колодцах»;
в заполненных колодцах муфты размещают на консолях КСО под потолком в соответствии с рекомендациями МГТС от 2009 года;
для организации рабочего места отдельно поставляются монтажные кронштейны и струбцины;
имеются инструкции по монтажу, как самой оптической муфты, так и кассеты типа КТ3645.
Характеристики
Емкость сварных соединений в КДЗС 48
Макс. кол-во касет КТ -
Макс. кол-во касет КУ -
Макс. кол-во касет КМ -
Макс. кол-во касет КС 3
Макс. кол-во касет КВ -
Макс. кол-во касет К48 -
Необходимость кабельных вводов Нет
Способ герметизации Механический
Длинна, мм 324
Диаметр, мм 188
Масса, кг 1,0
Комплектация
Муфта тупиковая оптического кабеля МТОК-Л7/48-1КС1645-К 1 шт.
Комплект деталей и материалов 1 шт.
Этикетка 1 шт.
Упаковка 1 шт.
Инструкция по монтажу* 1 шт.
