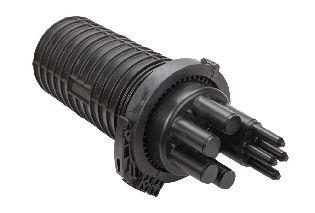

Тупиковая муфта МТОК-В3
предназначена для монтажа любого оптического кабеля (кроме подводных).
Достигается это за счет использования специальных кабельных вводов,
каждый из которых в свою очередь охватывает определенную группу кабелей.
В муфте предусмотрен овальный ввод для транзитной петли оптических
модулей без разрезания. Выкладка петли модулей осуществляется на лотке с
противоположной стороны от кассет.
Способ герметизации корпуса с оголовником
механический. Осуществляется при помощи эластичной кольцевой прокладки и
армированного пластикового хомута с самозатягивающимся замком. Замок
хомута сконструирован таким образом, что при открывании защелка
трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей
осуществляется с помощью специальных кабельных вводов. Кабельные вводы
следует подбирать с учетом конструкции оптического кабеля. Использование
специальных вводов позволяет значительно повысить механическую
надежность крепления кабеля в муфте.
Овальный патрубок муфты может использоваться для
одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм
или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром
до 25 мм. Во втором и третьем случаях для герметизации необходимо
дополнительно приобрести «Ввод №6».
Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае необходимости установки муфт на опорах или
стенах предлагается дополнительно приобрести специально разработанный
уникальный кронштейн для подвески. Конструкция кронштейна позволяет
снимать муфту с опоры и устанавливать ее обратно без необходимости
повторной фиксации или использования специального инструмента и
расходных материалов в виде, например, монтажной ленты.
