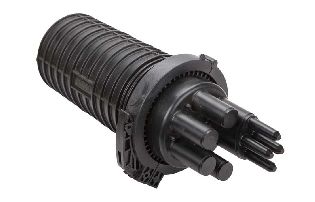

Тупиковая муфта
МТОК-В3 предназначена для монтажа любого оптического кабеля (кроме
подводных). Достигается это за счет использования специальных кабельных
вводов, каждый из которых в свою очередь охватывает определенную группу
кабелей. В отличие от муфты МТОК-В3/216 данная муфта в первую очередь
предназначена для размещения максимально возможного количества сварных
соединений. Поэтому пространство для размещения транзитной петли
оптических модулей занято дополнительным рядом кассет и выкладка петли
не возможна.
Способ герметизации корпуса с оголовником
механический. Осуществляется при помощи эластичной кольцевой прокладки и
армированного пластикового хомута с самозатягивающимся замком. Замок
хомута сконструирован таким образом, что при открывании защелка
трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей
осуществляется с помощью специальных кабельных вводов. Кабельные вводы
следует подбирать с учетом конструкции оптического кабеля. Использование
специальных вводов позволяет значительно повысить механическую
надежность крепления кабеля в муфте.
Овальный патрубок муфты может использоваться для
одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм
или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для
герметизации необходимо дополнительно приобрести «Ввод №6».
Общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае необходимости установки муфт на опорах
или стенах предлагается дополнительно приобрести специально
разработанный уникальный кронштейн для подвески. Конструкция кронштейна
позволяет снимать муфту с опоры и устанавливать ее обратно без
необходимости повторной фиксации или использования специального
инструмента и расходных материалов в виде, например, монтажной ленты.
