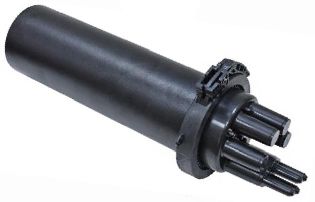

Тупиковая удлиненная муфта МТОК-В4 предназначена
для монтажа любого оптического кабеля (кроме подводных). Достигается это
за счет использования специальных кабельных вводов, каждый из которых в
свою очередь охватывает определенную группу кабелей. Как и муфта
МТОК-В3/288 данная муфта в первую очередь предназначена для размещения
максимально возможного количества сварных соединений. Поэтому
пространство для размещения транзитной петли оптических модулей занято
дополнительным рядом кассет и выкладка петли не возможна.
Способ герметизации корпуса с оголовником
механический. Осуществляется при помощи эластичной кольцевой прокладки и
армированного пластикового хомута с самозатягивающимся замком. Замок
хомута сконструирован таким образом, что при открывании защелка
трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей
осуществляется с помощью специальных кабельных вводов. Кабельные вводы
следует подбирать с учетом конструкции оптического кабеля. Использование
специальных вводов позволяет значительно повысить механическую
надежность крепления кабеля в муфте.
Овальный патрубок муфты может использоваться для
одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм
или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для
герметизации необходимо дополнительно приобрести «Ввод №6» или «Ввод
№9», в зависимости от типа кабеля.
Общее число вводимых в муфту кабелей может достигать 8 ОК.
