Кассета КТ-3645
Используется в качестве дополнительной кассеты в стандартных муфтах МТОК-А1, Б1, В2, В3, Г3.
Кассета рассчитана на использование компактных гильз КДЗС. Ложементы для гильз встроены в корпус кассеты, благодаря чему удалось уменьшить её габаритные размеры и разместить в типовых корпусах муфт типа МТОК большее количество кассет, увеличивая ёмкость каждой муфты более чем в два раза.
Кассета КТ позволяет в муфтах МТОК обеспечить перелистывание кассет с помощью «кронштейнов поворотных» и фиксирование с помощью держателя кассет, вставляемого в специальные гнезда оголовников. Конструкция кассеты и поворотного кронштейна кассеты КТ обеспечивает равномерный изгиб модулей при перелистывании кассет. При этом модули заводятся напрямую на кассету без использования транспортных трубок.
Характеристики
Длина, мм 180
Ширина, мм 103
Высота, мм 9,2
Ёмкость кассеты, ОВ 36
Используемый ложемент Литой с корпусом
Тип соединителя КДЗС 4525
Радиус изгиба ОВ, мм не менее 30

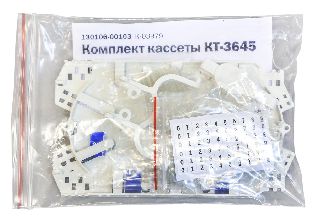

Комплектация
Кассета КТ-3645 1 шт.
Поворотный кронштейн 1 шт.
Стяжки 10 шт.
Маркеры 0-9 1 шт.
ССД КДЗС 4525 40 шт.
Петли для кассет 4 шт.
Пинцет 1 шт.
